Technický popis vysokoteplotní pochodně
Typ pochodně |
TYP Bio |
300 |
600 |
1000 |
Tepelný výkon |
kW |
max. 1800 min. 360 |
3600 720 |
6000 1200 |
Objem. průtok plynu |
Nm3/h |
max. 300 min.60 |
600 120 |
1000 200 |
Regulační rozsah |
|
1 : 5 |
Spalovací rozsah |
obj.% CH4 |
30 - 65% |
Doba setrvání spalin ve spal. prostoru při teplotě 1200°C |
sec |
>0,3 |
Připojovací rozměry plyn potrubí |
|
DN 80 |
DN 100 |
DN 150 |
Výstupní průřez spalin je ve výšce |
m |
cca 7 |
7 |
7,5 |
Celková výška |
m |
cca 8 |
8 |
8,5 |
Průměr pochodně |
mm |
1000 |
1300 |
1600 |
Hmotnost |
kg |
3000 |
3500 |
4000 |
Rozměry základové desky |
m |
3 x 3 x 1 |
3 x 3 x 1 |
3,5 x 3,5 x 1 |

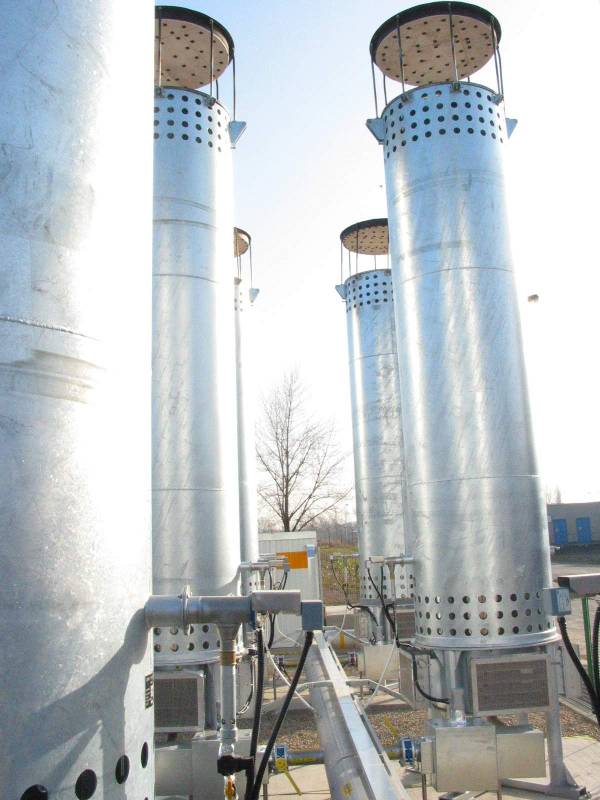

Konstrukce pochodně je samonosná s vnějším krytem z nerezového plechu. Spalovací komora je z žáruvzdorné oceli vybavena izolací z keramických vláken do teploty 1250 °C. Je opatřena dvěma hrdly pro odběr spalin a rovnoměrně po výšce pláště rozmístěnými prostupy pro umístění teplotního čidla. Proti atmosférickým vlivům je vnitřní prostor pochodně chráněn kruhovým krytem. Spalovací vzduch je regulován pomocí dvou žaluziových klapek ovládaných servopohonem dle teploty ve spalovacím prostoru. Injektorový zapalovací a hlídací hořák je provozován též na bioplyn. Hlídání plamene je zajištěno UV sondou. Hlavní přívod plynu je vybaven pojistnou protiexplozní armaturou s teplotním čidlem a rychlouzavíracím elektromagnetickým ventilem. Řídící automatika je umístěna v rozvaděči u pochodně, nadřízený řídící okruh je umístěn v kontejneru MaR. V pochodních VTP lze kromě skládkového plynu ekologicky spalovat též bioplyn z čistíren odpadních a cukrovarnických vod.
Nabízená pochodeň VTP byla schválena českým ministerstvem životního prostředí, Českou inspekcí životního prostředí a Inspektorátem technické inspekce Praha.
Pro SRN byla schválena TÜV BAU UND BETRIEBSTECHNIK, NIEDERLASSUNG REGENSBURG, Friedenstra_e 6, D-93051 Regensburg.
